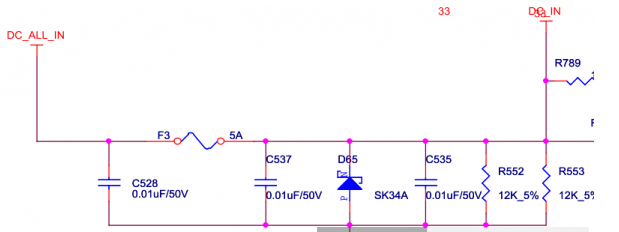

今天收到了一台神舟E410机子，通电大短，大短最好修了。直接拆出主板，直接通电摸到适配器接口边一稳压二极管D65发烫（正常流程应先打值公共点以及各大电感，然后公共点与各PWM上管连接，再次打值看是公共点前端还是公共点后端短路）

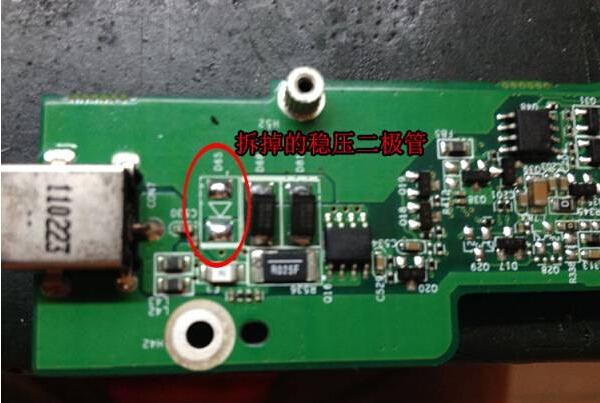

直接拆掉，此稳压二极管可以不装，如下图
公共点打值正常，通电，电压从19V被拉到18V，依然有短路，从拉低情况看应该是有供电短路了。
依次拆下各PWM供电上管，分别通电测试，3V5V拆下后还短。
再拆除CPU供电上管，通电正常，看来就是这里的问题了，从电路图可以看出下管（有两个下管仔细分析滤波电容和稳压二极管坏的可能性更大）和滤波电容都有可能短路。
先拆CPU供电下管，打值短路，再拆滤波电容，拆下后正常，就是滤波电容的问题，替换电容后如下图：
换好后，打值正常了，上电掉电，悲剧然来是没有装CPU和内存，装上后触发电流1A左右，正常，到此维修结束，装上机正常进系统。
总结：细心的坛友可能已经发现不少问题了！
1.拆出主板后公共点未打值，直接上的电。
2.各大电感未打值（造成白拆了35V上管，浪费了时间，如果是最后拆的CPU供电上管将会浪费更多时间）。
3.CPU供电电路未仔细分析，直接按惯性先拆的下管再拆的电容
4.修得后上电触发未装CPU和内存，浪费了时间找掉电的问题。
